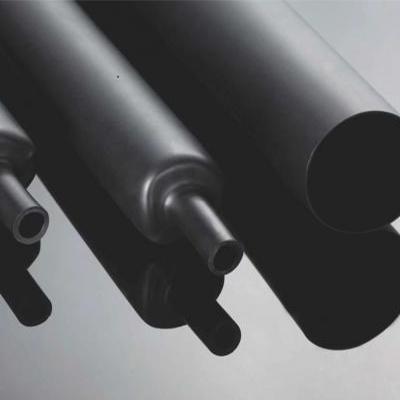

Tubo termorretrátil de parede média da COTRAN HMWT

O tubo termorretrátil de parede média da COTRAN HMWT é feito de poliolefina reticulada por radiação. A formulação projetada especificamente faz com que tubo tenha excelentes propriedades físicas, químicas e elétricas e também atenda aos requisitos da RoHS e de outras normas ambientais. Ele foi projetado necessariamente para aplicações para vedar e proteger emendas elétricas, terminações de cabos e juntas onde o isolamento elétrico e impermeabilizaçãoa. A taxa de encolhimento de 3:1 permite que ele se encaixe facilmente em formatos irregulares e conectores grandes.

Inquérito agora

Introdução ao produto

Características do produto

Taxa de encolhimento de 3:1
Semi-rígido
Resistente aos raios ultravioleta
Compatível com RoHS

Propriedades Técnicas

Propriedade	Unidade	Método de teste	Requisitos
Temperatura operacional			-55â a +110â
Mudanças longitudinais	%	ASTM D2671	0 a -10
Excentricidade	%	ASTM D2671	Máx. 50
Resistência à tração	MPa	IEC 60684-2	Mín. 12
Alongamento final	%	IEC 60684-2	Mín. 350
Envelhecimento pelo calor Resistência à tração Alongamento final	MPa %	IEC 60684-2 /150ºC,168 horas	Mín.12 Mín.300
Flexibilidade em baixas temperaturas		IEC 60684-2/ -30ºC,4 horas	Sem rachaduras ou quebras
Rigidez dielétrica	kV/mm	IEC 60684-2	Mín. 20
Resistência de volume	Ω.cm	IEC 60684-2	Mín. 1,0×1014
Absorção de água	%	IEC 60684-2/ 23ºC, 336 horas	Máx. 0,15

Especificação

Nº de Item	Conforme fornecido (mm)	Depois de recuperado (mm)		Comprimento padrão (mm)
Nº de Item	*D(Mín.)**	*d(Máx.)**	*w(Mín.)**	Comprimento padrão (mm)
HMWT 8/2	8	2,0	1.7	1000-1500
HMWT 12/3	12	3,0	1,8	1000-1500
HMWT 16/5	16	5,0	2,0	1000-1500
HMWT 19/5	19	5,0	2,0	1000-1500
HMWT 22/6	22	6,0	2,4	1000-1500
HMWT 28/6	28	6,0	2.5	1000-1500
HMWT 33/8	33	8,0	2.5	1000-1500
HMWT 40/12	40	12,0	2.5	1000-1500
HMWT 55/16	55	16,0	2,7	1000-1500
HMWT 65/19	65	19,0	2.8	1000-1500
HMWT 75/22	75	22,0	3,0	1000-1500
HMWT 95/25	95	25,0	3.0	1000-1500
HMWT 115/34	115	34,0	3.0	1000-1500
HMWT 140/42	140	42,0	3.0	1000-1500
HMWT 160/50	160	50.0	3.0	1000-1500
HMWT 180/58	180	58.0	3.0	1000-1500
HMWT 205/65	205	65.0	3.0	1000-1500
HMWT 235/65	235	65.0	3.0	1000-1500
HMWT 265/75	265	75.0	3.0	1000-1500
HMWT 300/85	300	85.0	3.0	1000-1500
HMWT 350/100	350	100.0	3.0	1000-1500

D* = Diâmetro interno conforme fornecido

d* = Diâmetro interno depois de totalmente recuperado

w* = Espessura da parede após totalmente recuperada

A cor padrão de tubo é preta.

Prazo de validade e armazenamento

O tubo termorretrátil de parede média da COTRAN HMWT tem vida útil de 5 anos a partir da data de fabricação quando armazenado em local com umidade controlada (-10 °C a 40 °C e <75% de umidade relativa).
