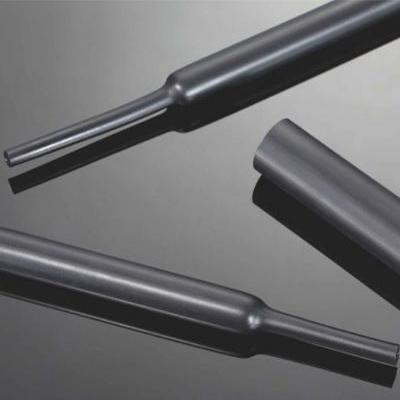

Tubo termorretrátil de parede pesada coextrudado COTRAN HHWT com adesivo

O tubo termorretrátil de parede pesada coextrudado COTRAN HHWT com adesivo de fusão a quente é feito de poliolefina reticulada por radiação. A formulação especificamente projetada faz com que a tubulação tenha excelentes propriedades físicas, químicas e elétricas e também atenda aos requisitos da RoHS e de outras normas ambientais. Ele foi projetado para aplicações para vedar e proteger emendas elétricas, terminações de cabos e juntas onde o isolamento elétrico e a prova d'água são necessários. A taxa de encolhimento de 3:1 permite que ele se encaixe facilmente em formatos irregulares e conectores grandes.

Inquérito agora

Introdução ao produto

Características do produto

Taxa de encolhimento de 3:1
Semi-rígido
Resistente aos raios ultravioleta
Compatível com RoHS
Alto isolamento elétrico
Propriedade mecânica superior
Temperatura mínima de recuperação total: 120°C

Propriedades Técnicas

Propriedade	Unidade	Método de teste	Requisitos
Propriedades de reduão
Mudanças longitudinais	%	ASTM D2671	0 a -10
Excentricidade	%	ASTM D2671	Máx. 50
Propriedade da jaqueta
Resistência à tracção	MPa	CEI 60684-2	Min. 12
Alongamento final	%	CEI 60684-2	Min. 350
Envelhecimento térmico Resistência à tração Alongamento final	MPa %	CEI 60684-2 /150ºC,168 horas	Min.12 Min. 350
Flexibilidade em Baixas Temperaturas	-	CEI 60684-2/ -30ºC,4 horas	Sem rachaduras ou quebras
Rigidez dielétrica	kV/mm	CEI 60684-2	Min. 12
Resistência de volume	Ω.cm	CEI 60684-2	Min. 1,0x1012
Absorção de água	%	CEI 60684-2/ 23ºC, 336 horas	Máx. 0,2
Dureza	Costa D	ISO 868	40-50
Resistência UV		ISO 11358 (TGA)	Conteúdo gratuito de negro de fumo â¥2,5%
Resistência química Resistência à tração Alongamento final		VDE 0370 Óleo de transformador 23ºC,7 dias IEC 60684-2	Min.10 Min. 300
Propriedade do adesivo
Absorção de água	%	CEI 60684-2	Máx.1.0
Rigidez dielétrica	kV/mm	CEI 60684-2	Min. 10 (2 mm de espessura)
Resistência de volume	Ω.cm	CEI 60684-2	Min. 1,0x1010
Ponto de amolecimento	a	ASTM E28	110±10â
Flexibilidade em Baixas Temperaturas	-	IEC 60684-2/ -30ºC,4 horas	Sem rachaduras ou quebras
Adesão	N/25mm	CEI 60684-2	Material básico tubo termoencolhível para... -Alumíniomin. 80 -EPRmin. 44 -PVCmin. 40 -PEmin. 100

Nota: As informações técnicas fornecidas consistem em datas típicas de produtos e não devem ser usadas para fins de especificação

Especificação

Tamanho (polegada)	Item n.	Fornecido (mm)	Depois de recuperado (mm)			Comprimento Padrão (mm)
Tamanho (polegada)	Item n.	D*(Mín.)	d*(Máx.)	w1*(Mín.)	w2*(Mín.)	Comprimento Padrão (mm)
3/8	HHWT9/3	9	3,0	2,0	0,2	1000-1500
5/8	HHWT16/5	16	5,0	2.4	0,6	1000-1500
7/8	HHWT22/6	22	6,0	2.7	0,7	1000-1500
1-1/3	HHWT 33/8	33	8,0	3.2	0,7	1000-1500
1-1/2	HHWT40/12	40	12,0	4,0	0,7	1000-1500
2-1/6	HHWT55/16	55	16,0	4,0	0,7	1000-1500
2-1/2	HHWT65/19	65	19,0	4,0	1,0	1000-1500
3	HHWT75/22	75	22,0	4,0	1,0	1000-1500
3-3/4	HHWT95/25	95	25,0	4.2	1.1	1000-1500
4	HHWT105/25	105	25,0	4.2	1.2	1000-1500
4-1/2	HHWT115/34	115	34,0	4.2	1.2	1000-1500
5	HHWT130/36	130	36,0	4.2	1.2	1000-1500

D* = Diâmetro interno conforme fornecido

d* = Diâmetro interno após totalmente recuperado sem adesivo w1*= Espessura da parede da camada externa após totalmente recuperado

w2*= Espessura da parede da camada adesiva de fusão a quente interna depois de totalmente recuperada. A cor padrão para o tubo deve ser preta.

Prazo de validade e armazenamento

O tubo termorretrátil coextrudado de parede pesada COTRAN HHWT com adesivo de fusão a quente tem vida útil de 5 anos a partir da data de fabricação quando armazenado em um armazenamento com umidade controlada (-10 °C a 40 °C e <75% de umidade relativa).
